測量原理
導波雷達發出的高頻脈沖微波沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與到被測介質的 距離成正比。由于采用了先進的微處理器和獨特的 Echo 回波處理技術，導波雷達物位計可以應用于各種復雜工況。多種過程連接方式及探測組件的型式，使得ZH-RD3系列導波雷達物位計適用于各種復雜工 況。如：高溫、高壓及小介電常數介質等。采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
產品特點
ZH-RD3系列可用于連續測量液體及固體粉料、粒料及液體的物位

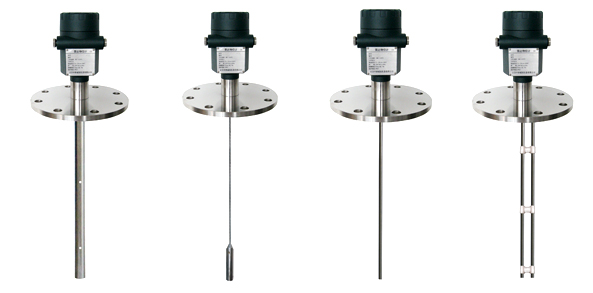

纜式探頭：主要用于測量液體及固體料位，最大測量距離35米
桿式探頭：主要用于液體
同軸桿式探頭：用于液體
可向系統提供以下信號接口：HART，4…20mA
ZH-RD3系列雷達物位計測量不受下列因素影響：
－液體密度，固體物料的疏松程度
－溫度
－加料時的粉塵
液體表面的泡沫對測量無影響
同軸桿式的探頭測量完全不受罐體及安裝短管的內部結構的影響
探桿和探纜可更換
HART或PROFIBUS-PA通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程
|
